萬賓城市生命線案例 | 安徽某經濟開發區排水管網水質水量監測系統

01

項目背景

安徽某經濟開發區作為區域重點工業園，工業企業眾多，管網分布廣，預防偷接私排問題難度大，為了保障開發區的正常運行，防止污水排放問題導致的內澇和環境污染，該經濟開發區投資開發集團決定實施雨水管網監測項目，以提升管網的管理水平和運行效率。

通過在線監控設備自動監測機制，來實現對企業排污的實時監測，實現園區工業污水管控工作從初步監測向智慧控制，從末端治理向源頭治理的轉變，防止工業廢水等未經處理的污水混入雨水系統，進而污染自然水體，增強源頭治理與污水排放管理，確保源頭污染物得到有效控制。

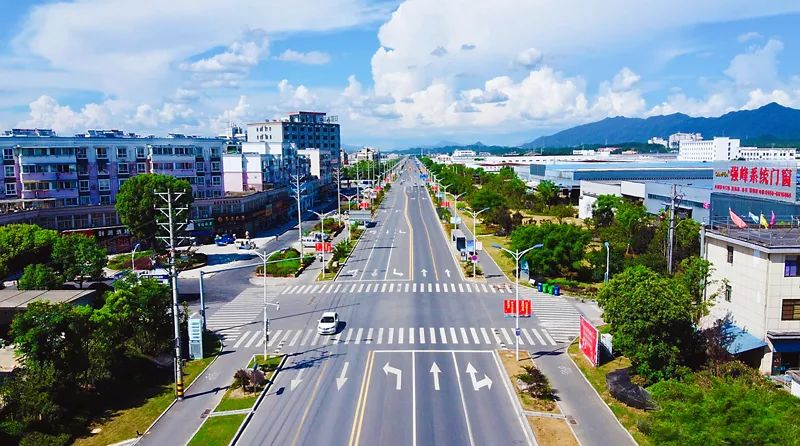

▲ 安徽某經濟開發區

02

建設目的

• 對不同功能區域進行實時水質監測，預防污水溢流、外水入侵、管網淤堵、雨水溢流以及水質超限等重大隱患;


• 通過管網液位異常變化，輔助分析管網堵塞、滲漏、錯解混接和倒灌等管網問題;

• 提供水位超限預警功能，助力用戶精確識別溢流現象的發生區域分布以及溢流成因。

03

項目?jī)?nèi)容

WITBEE?萬賓科技?管網水質水量在線監測系統通過在雨污管網關鍵節點布設數十臺智能水質監測儀、雷達超聲流量?jī)x、雷達水位監測儀等智能監測儀器，實現對園區管網前端運行關鍵參數的動態感知、科學監測，實時掌握管網運行態勢，并將數據統一接入到排水管網監測數據中心，實現對監控區域內的水質、水量實時監測，異常告警以及水質溯源分析，為快速定位水質問題提供科學依據，為水污染治理提供技術保障。

▲ 管網水質水量在線監測系統平臺示意圖

04

核心設備

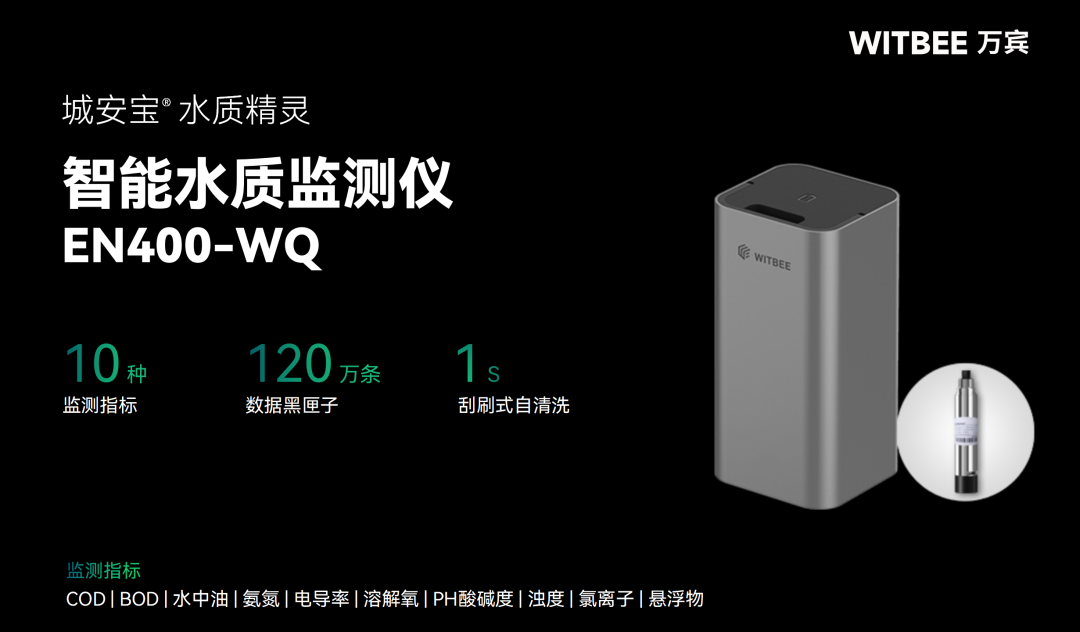

智能水質監測儀

提供COD、BOD、水中油、氨氮、電導率、溶解氧、PH酸堿度、濁度、氯離子、懸浮物等10種參數指標選擇，自清洗探頭式設計，適用于多場景即投即用。

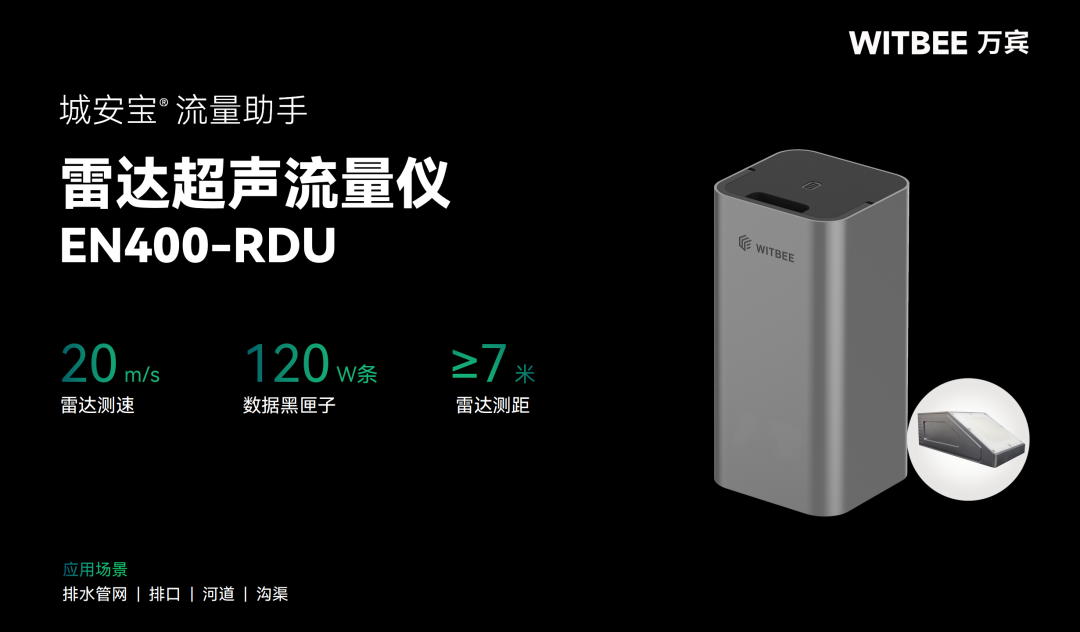

雷達超聲流量?jī)x

采用雷達+超聲波的雙波測流模式，滿管非滿管均可測量，非接觸式測量方式可有效減少淤積、垃圾等對設備的影響，內嵌管網流量計算模型，直接輸出水位、流速、流量等監測數據。

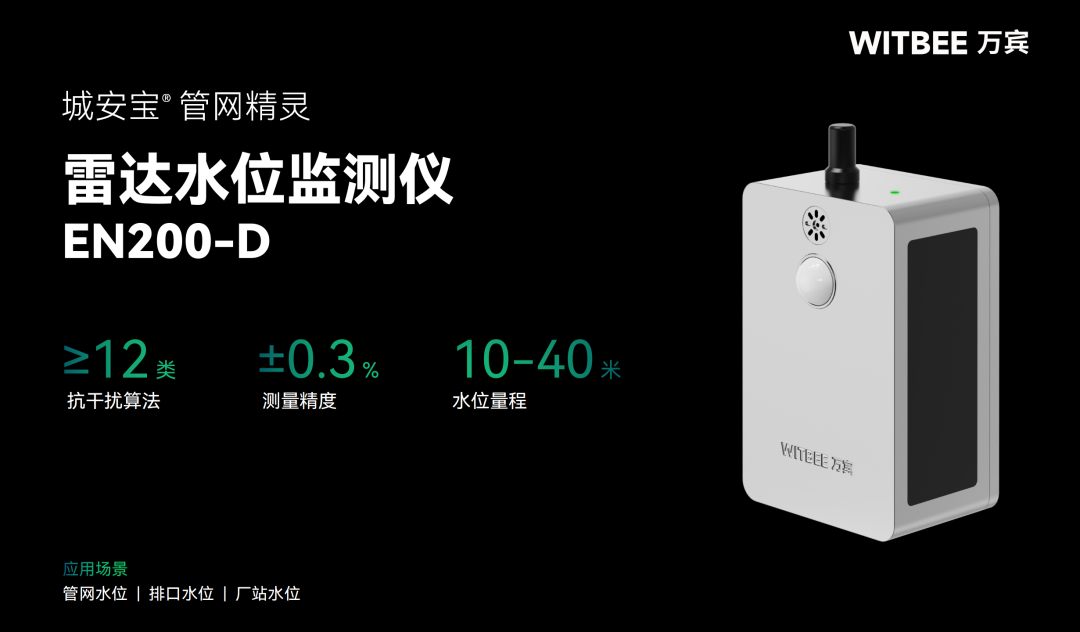

雷達水位監測儀

采用13°超小波束角，12類抗干擾過濾算法，針對城市排水系統中地下排水管網、排水口、重點企業污水排放口等排水設施關鍵節點的水位進行實時監測，全天候守護每公里城市生命線排水管網運行。

05

設備安裝圖

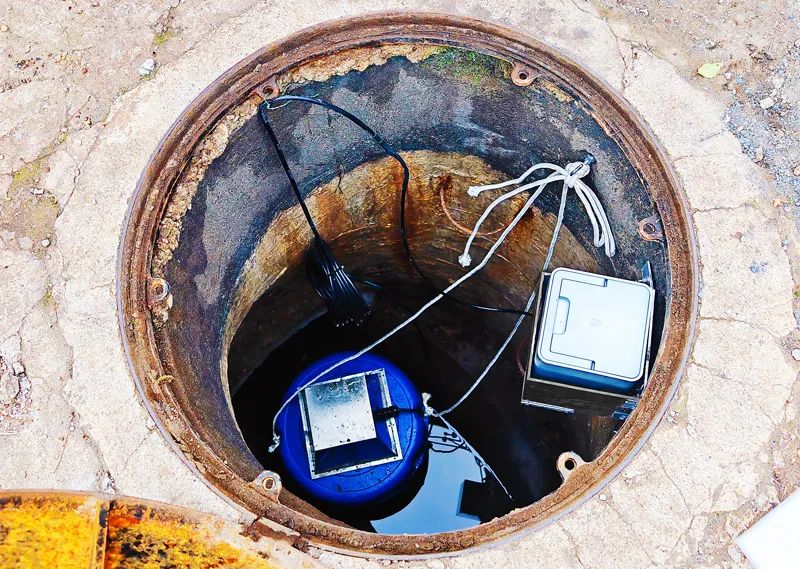

▲ 智能水質監測儀安裝圖
