城市生命線丨橋梁健康結構監測系統作用如何

截至2022年底，我國擁有公路橋梁103.3萬座，總長約8576萬延米，其中特大橋8816座，總長約1621萬延米。

為了確保這些橋梁的安全，需要進行定期的檢測和維護，及時發現和解決橋梁存在的問題。

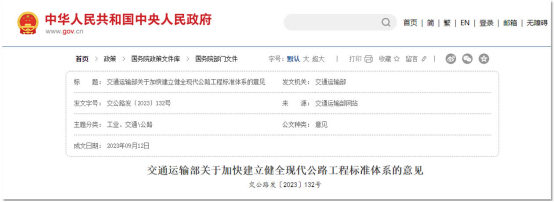

同時，政府和相關部門也采取了多項措施來加強橋梁安全管理。這些措施的實施有助于保障橋梁的安全運行，減少安全事故的發生。交通運輸部文件《交通運輸部關于加快建立健全現代公路工程標準體系的意見》提出大力發展公路橋梁數字化標準。加大北斗等新一代通信信息技術與現代公路工程技術的融合應用。以安全、高效、智慧、融合為主線，統一數據技術要求，實現由設計到施工、管理、養護、運營的數字化和數據流轉，推進公路數字模型和數字孿生應用，推動智慧公路發展，推進行業標準數字化、國際化共享。

WITBEE?萬賓?橋梁結構健康監測系統可以實時監測橋梁結構的位移、沉降、傾斜、加速度、振幅、頻率、索力、溫濕度、動態平衡和實時定位的監測效果和功能。該系統能夠全面分析和評價橋梁結構的狀況，實現橋梁結構的實時監測和評估。通過及時預警潛在問題，可以保障橋梁的安全性、可靠性和耐久性。

在橋梁的關鍵位置上，安裝了智能結構診斷器、毫米波流速監測儀、毫米波水位監測儀和北斗地基增強微基站。這些監測儀器組成的橋梁結構健康監測系統，實現了全鏈路的連接和可視化橋梁智能實時監測。通過這些感知層設備獲取橋梁的結構狀態信息，包括位移、沉降、傾斜、加速度、振幅、頻率、索力、溫濕度、動態平衡和實時定位等信息。這些信息通過傳輸層傳輸?shù)綌?shù)據處理和分析中心，由專業的工程師使用數據處理和分析軟件進行數據分析和評價。根據橋梁結構狀況的分析結果，可以及時發現和預警潛在問題，保障橋梁的安全性、可靠性和耐久性。同時，這些數據也可以用于橋梁的維護和保養，提高橋梁的使用壽命和性能。

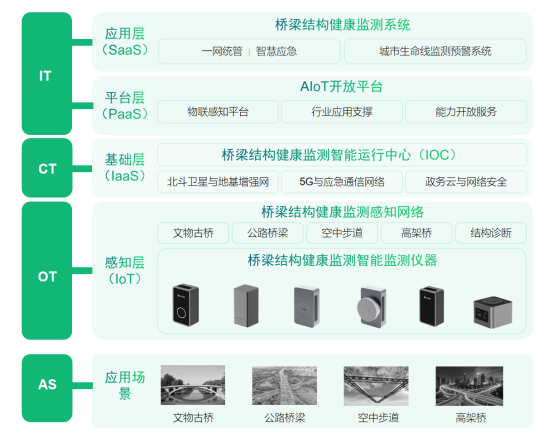

橋梁結構健康監測系統由城市生命線智能監測儀器組成的感知層逐步向上到基礎層、平臺層、應用層。針對橋梁的健康，全方位進行監測，將橋梁的關鍵重要信息同步至城市ALoT平臺。讓城市管理者能夠在危險來臨之間迅速解決相關問題。

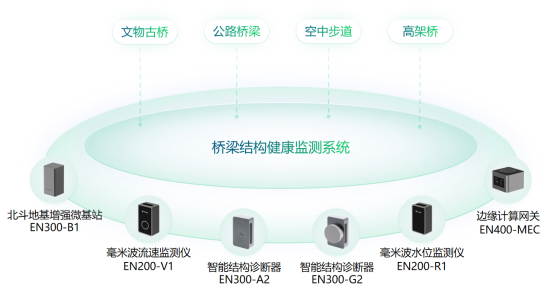

橋梁結構健康監測系統核心產品

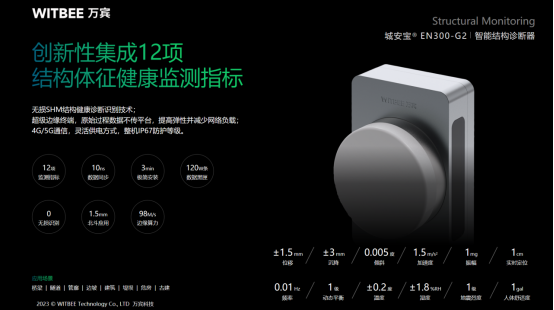

1、智能結構診斷器

在橋梁、建筑等城市基建項目中使用。它可以實時監測關鍵結構的位移、沉降、傾斜、振幅、頻率等指標，同時還可以監測地震烈度、動態平衡、人體舒適度和環境溫濕度等信息。該設備具有較高的精度和可靠性，可以幫助及早發現結構問題，提高城市基建的安全性和穩定性。

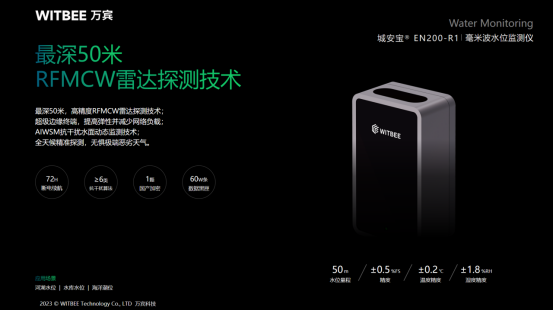

2、毫米波水位監測儀

毫米波水位監測儀通過實時監測水位變化，可以及時掌握橋梁周圍水體的水位情況，預防因水位變化引起的橋梁結構受損和安全隱患。它還可以在各種惡劣的天氣條件下工作，如強光、臺風、霧霾、沙塵、雨天和暴雪等。同時，它還能夠排除運動物體的干擾，確保監測結果的準確性和可靠性。

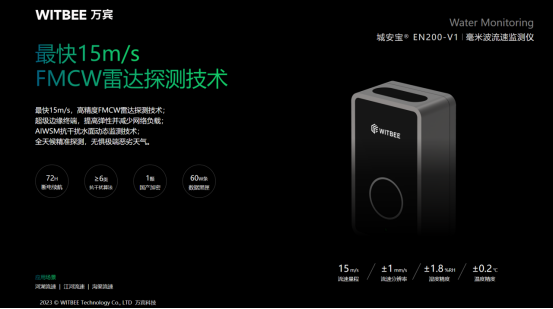

3、毫米波流速監測儀

毫米波流速監測儀的作用是用于監測橋梁周圍水體的流速情況。毫米波流速監測儀利用毫米波雷達技術，可以非接觸地測量水體表面的流速，無需直接接觸水體，并提供流速監測、水文數據采集和橋梁安全評估確保橋梁的安全性和穩定性。

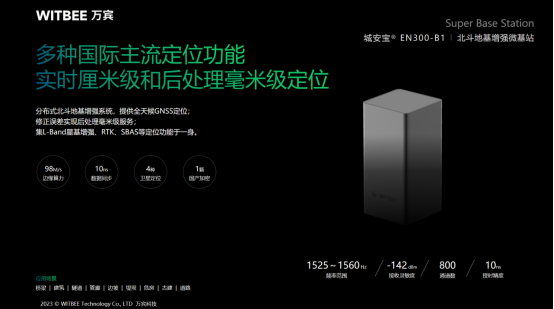

4、北斗地基增加微基站

北斗地基增強微基站是服務于衛星導航高精度服務基礎設施，對提升北斗及GNSS全球衛星定位系統高精度定位服務發揮極大作用，微基站接收衛星導航信號后，經平臺解算形成導航衛星精密軌道和鐘差等差分增強信息，并修正誤差實現后處理毫米級服務。

橋梁健康監測是一項至關重要的任務，對于保障橋梁的安全和延長其使用壽命具有不可忽視的作用。通過實施有效的健康監測方案，我們能夠?qū)崟r(shí)獲取橋梁的結構響應，及時發現潛在的安全隱患，并為采取適當?shù)木S護和修復措施提供科學依據。在未來的橋梁工程中，健康監測將成為一項核心的技術手段，為保障人類生命財產安全和社會經濟的可持續發展做出貢獻。
